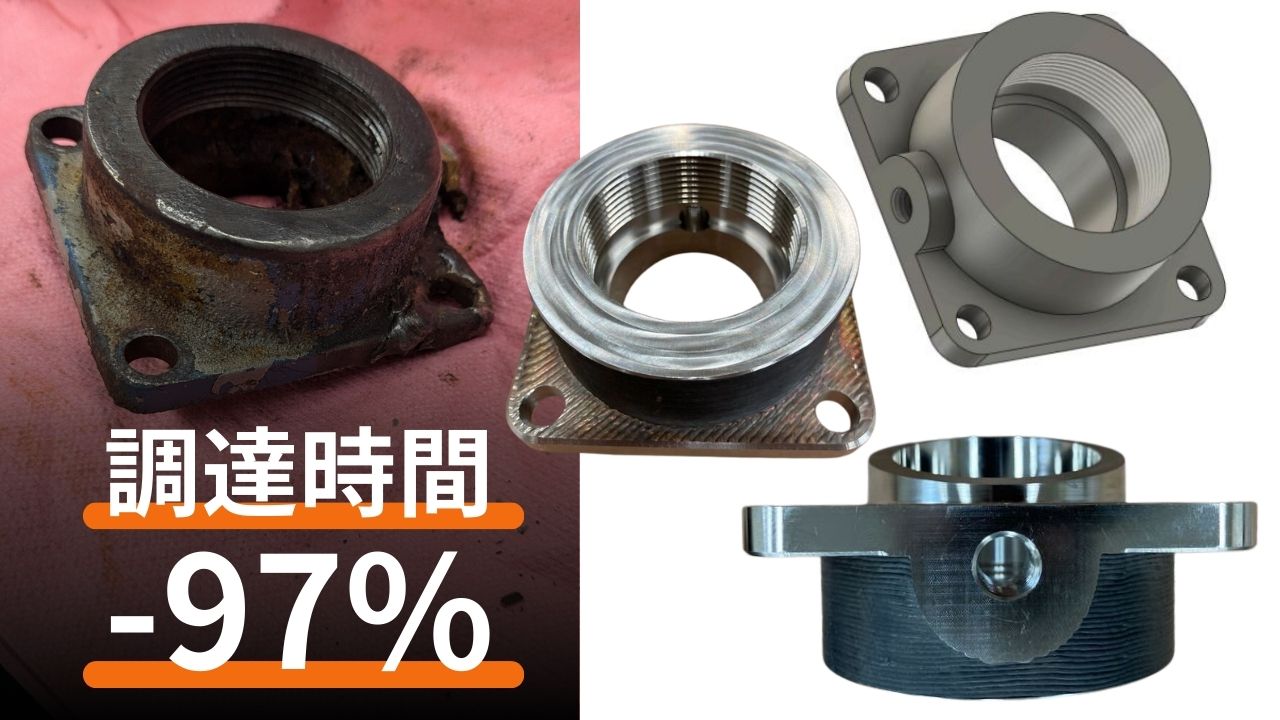

図面が無く、破損状態の部品を10日間で製造する必要があった

‍

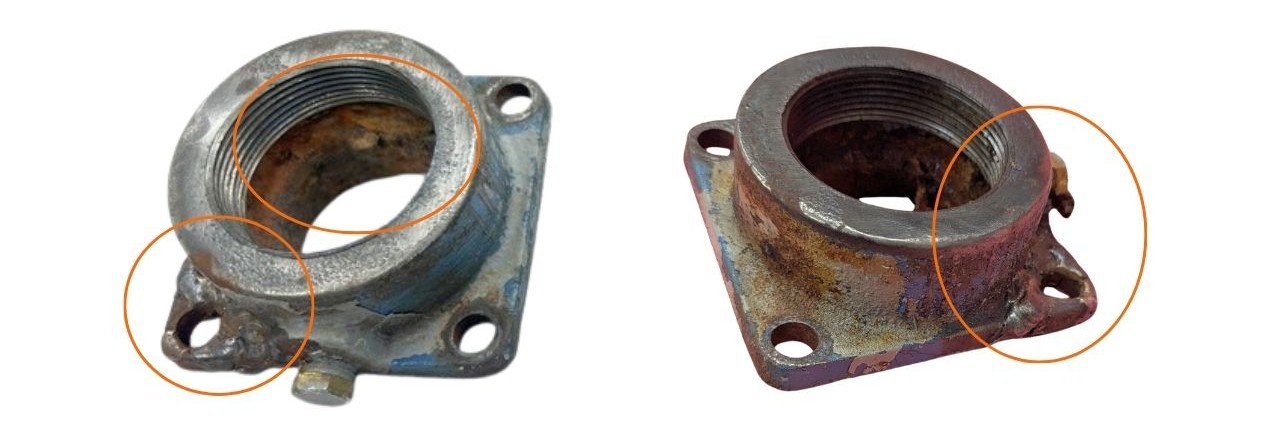

お預かりした部品は錆や破損がある状態だった。

3Dプリント（AM）＋必要な箇所をCNC加工で

製造時間の短縮と破棄材料の大幅な削減

‍

‍製造ステップ

1. リバースエンジニアリング　(3Dデータ作成/VAE/製造立案/仕様書作成)
2. 製造（材料調達・造形・加工）
3. 品質検査・物性試験

‍

リバースエンジニアリング

嵌合部の精度公差とAMでの製造に合わせたモデル変形

‍

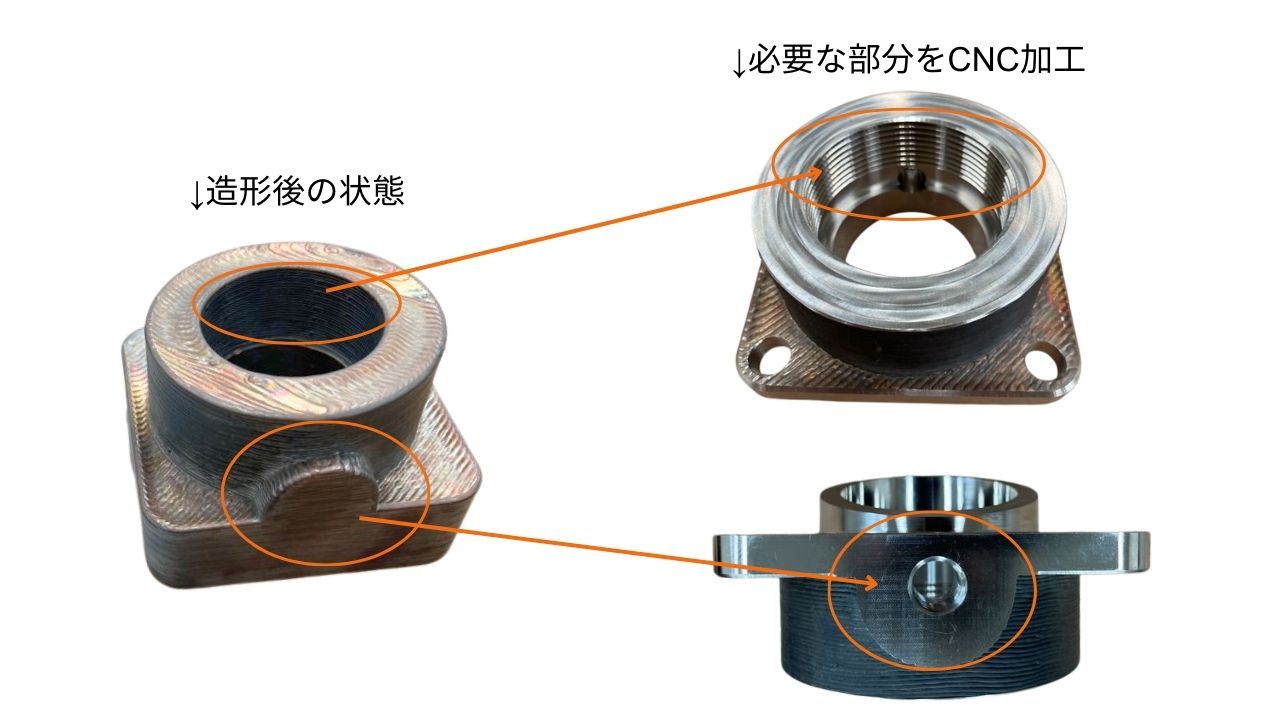

製造

金属3Dプリント：強度が求められる部品のためワイヤーDED方式のMeltio M600を採用。本部品は約10時間で造形。

CNC加工：必要な箇所のみ切削。

‍

‍

調達時間97%短縮

‍

調達におよそ1年かかると見積もられた部品を破損した状態から10日間で製作。

‍
